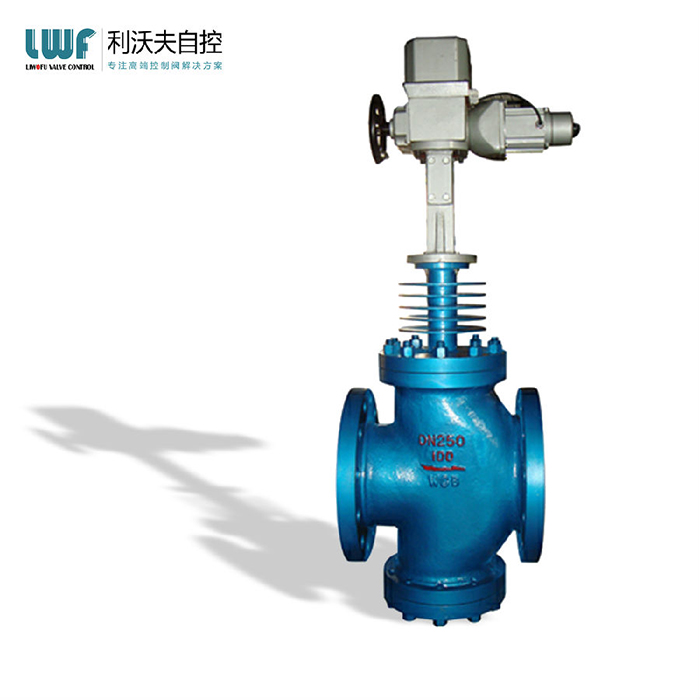

電動三通調節閥說明

電動三通調節閥以電源為動力，接受統一的信號0 ~ 10mA DC或4-20mA Dc驅使閥門]開度與此操作信號相對應，達到對壓力、流量、液位、溫度等工參數的調節。

電動三通調節閥由于其調節精度高，動作穩定可靠 ，以及一閥多用的有特點，被使用的范圍越來越廣泛，已涉及到多個領域當中。

與其他電動閥一樣，電動三通閥主要分為執行器和閥體兩個部分。閥體主要由以下部分構成：

●主體部分：閥體、閥座、閥芯、閥桿、閥蓋、套筒。

●配件部分：壓板、防塵閥、填料、螺柱、螺母及各種墊片組成。

電動三通調節閥結構

電動三通調節閥是由單、雙座閥改型而成，并利用閥芯自身導向。分流調節閥工作時， 一個通路處全關，另一個通路在全開的位置，關閉時受力與單座閥相似。

由于小口徑不平衡力小，當DN≤80時，合流調節閥可以用于分流場合。

電動三通調節閥閥芯與套筒閥的套筒一樣，其節流面積又開打窗口和打小孔兩種，后者有降低噪聲、減少共振的功能。

電動三通調節閥的結構特征及工作原理

ZDLQ/X型電子式電動三通調節閥是由3810L型電子式電動執行機構和三通閥調節機構組成。電動執行機構內置伺服系統，無須另配伺服放大器，有輸入訊號及電源即可控制運轉，連線簡單，調節機構有合流和分流兩種作用方式，在某些場合可以替代兩相三通閥和一個三通接管而得到廣泛應用。常用于熱交換器的兩相調節及減單的配比調節。

口徑：DN20-300

壓力：1.6-6.4MPa

材質：鑄鋼、鉻鉬鋼、不銹鋼等。

正確安裝電動調節閥

1、在安裝前道請確認電動調節閥產品性能和介質流向箭頭是否與運動工況相符，并將閥門內腔插洗干凈，不允許在密封圈和蝶板上有附有雜質異物，未清洗前不允許關閉蝶板，以免損壞密封圈。

2、電動調節閥安裝配套法蘭建議采用碟閥專用法蘭。

3、檢查各聯接部位要求壓緊，即保證填料的密封性，又可保證閥桿轉動靈活。

4、電動調節閥安裝在管道中的位置，zui佳位置為立裝，但不能倒裝。

5、電動調節閥使用中需要調節流量，有氣動執行機構進行控制。

6、金屬密封電動調節閥不適合安裝于管路末端，如必須安裝于管路末端，需采取配裝出口發蘭，防止密封圈積壓，過位。

電動三通調節閥主要技術參數

電動三通調節閥結構圖

電動三通調節閥外形尺寸

注：1、其余結構外形尺寸參照ZAZQ電動三通調節閥。

2、表中重量為配用PSL型執行機構數據。

3、閥體法蘭及法蘭端面距可按用戶標準，如：ANSI，JIS，DIN等標準。
