您當前的位置:首頁 / 產品展示 / 切斷閥 / ZMQSY氣動Y形疏水閥
所屬分類： 切斷閥

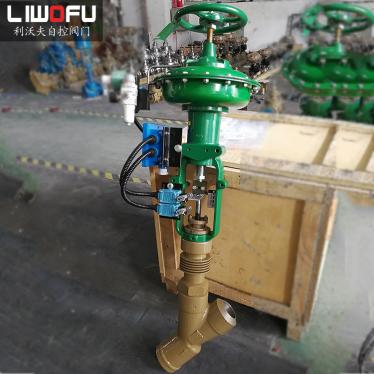

ZMQSY氣動Y形疏水閥是針對火力發電廠設備排水而專門開發制造的新一代蒸汽疏水閥。氣動Y形疏水閥由閥蓋和填料函組成，便于快速拆卸和現場維護。
產品詳情
ZMQSY氣動Y形疏水閥是針對火力發電廠設備排水而專門開發制造的新一代蒸汽疏水閥。本產品接近線性流設計，減少流阻，二次節流原理和沖刷。并延長壽命。閥芯和閥座采用硬質合金制成，內泄漏為VI級以下。可拆式腔體密封設計，防止外漏，維護方便。也可用于易燃易爆的場合。設備的信號關閉或打開閥門以滿足控制參數對控制系統或調諧的使用要求。因此被廣泛應用于火力發電廠等行業的遠程控制。
ZMQSY氣動Y形疏水閥結構特點：
ZMQSY氣動Y形疏水閥由閥蓋和填料函組成，便于快速拆卸和現場維護。傾斜閥桿的結構和Du特的流道形狀設計使介質更接近直線。該閥門有自己的Cv值，因此壓降比其他類型的閥門低。閥體采用特殊加工的硬質合金密封面（整個密封面硬化），使結構更加緊湊。錐形密封面設計，軸向力小，密封可靠，壽命長。
ZMQSY氣動Y形疏水閥采用閥體空腔導向的閥門裂紋。有兩個導向環。閥門裂紋的頂部和底部同時被引導，整個過程中閥體的腔體。這消除了各種不當力，例如堵塞、表面劃痕、閥桿彎曲和閥盤振動。閥瓣底部的導向環可以讓90?流體幾乎筆直通過，很好消除側面碰撞帶來的所有不利影響。這些特點使該閥門非常適用于發電廠蒸汽的快速“排水”和“排水”系統。
ZMQSY氣動Y形疏水閥零件材料
零件名稱 | 材料 | ||
閥體 | 25+Slite21 | 12Cr1MoV+Slite21 | 0Cr17Ni12Mo2+Slite21 |
閥瓣 | 25+Slite21 | 12Cr1MoV+Slite21 | Slite21 |
閥桿 | 1Cr13 | 25Cr2Mo1V | 0Cr17Ni4Cu4Nb |
填料箱 | 25 | 12Cr1MoV | 0Cr17Ni12Mo2 |
壓板 | 1Cr13 | 1Cr13 | 0Cr17Ni12Mo2 |
填料 | 夾不銹鋼絲編織柔性石墨 | 夾不銹鋼絲編織柔性石墨 | 夾不銹鋼絲編織柔性石墨 |
填料墊 | 1Cr13 | 1Cr13 | 0Cr17Ni12Mo2 |
密封墊 | 夾316絲高目柔性石墨 | 夾316絲高目柔性石墨 | 夾316絲高目柔性石墨 |
ZMQSY氣動Y形疏水閥尺寸及重量
公稱通徑 | 300、600、900、 1690LB（相當于P55 100） | 2680LB（相當于P55 170） | ||||||||||
L | L1 | D | W | H | G(kg) | L | L1 | D | W | H | G(kg) | |
1/2〃 | 152 | 102 | 58 | 216 | 442 | 27.8 | 152 | 102 | 58 | 216 | 386 | 27.8 |
3/4〃 | 152 | 102 | 58 | 216 | 442 | 27.8 | 152 | 102 | 58 | 216 | 386 | 27.8 |
1〃 | 152 | 102 | 58 | 216 | 442 | 27.8 | 152 | 102 | 58 | 216 | 386 | 27.8 |
1-1/4〃 | 170 | 122 | 81 | 363 | 554 | 46.8 | 170 | 122 | 81 | 216 | 469 | 46.8 |
1-1/2〃 | 170 | 122 | 81 | 363 | 554 | 46.8 | 170 | 122 | 81 | 216 | 469 | 46.8 |
2〃 | 208 | 155 | 92 | 363 | 600 | 85 | 272 | 180 | 102 | 363 | 622 | 85 |
2-1/2〃 | 272 | 180 | 102 | 406 | 648 | 85 | 325 | 224 | 122 | 406 | 658 | 85 |
3〃 | 272 | 180 | 102 | 406 | 648 | 85 | 325 | 224 | 122 | 406 | 658 | 85 |
4〃 | 325 | 224 | 122 | 406 | 658 | 102 | 325 | 224 | 122 | 406 | 658 | 112 |
