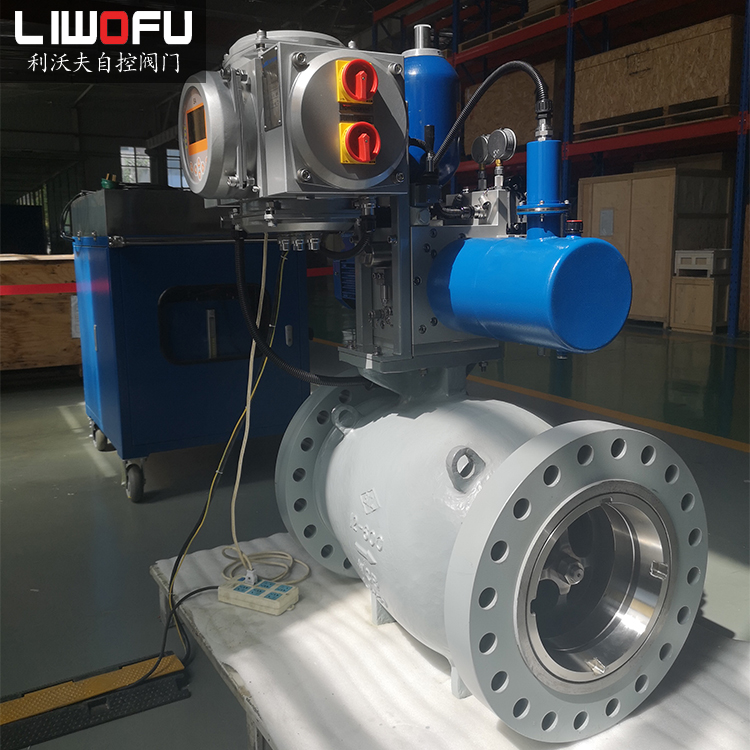

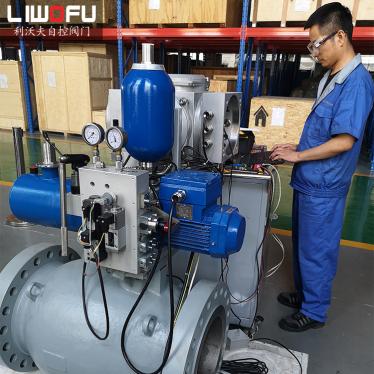

液動軸流式調節閥

為解決現有常規調節閥技術存在卡死、振動、噪音大、驅動扭矩大、可靠性低、使用壽命短、密封填料易泄漏等缺點。我們?nèi)∠藢?duì)常用調節閥球閥閥體結構和“S”型流道的限制，吸收了套筒調節閥的優點，創造了一種全新結構的軸流式調節閥。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

調節閥的研制是油氣管道關鍵閥門國產化的重點課題之一。為解決現有常規調節閥技術存在卡死、振動、噪音大、驅動扭矩大、可靠性低、使用壽命短、密封填料易泄漏等缺點。我們?nèi)∠藢?duì)常用調節閥球閥閥體結構和“S”型流道的限制，吸收了套筒調節閥的優點，創造了一種全新結構的軸流式調節閥。

軸流式調節閥調節精度高、調節范圍廣、使用壽命長，使其廣泛應用于石油、天然氣、化工、電力、冶金等行業。套筒閥芯沿閥體腔內的流道布置，流體的流動方向在通過調節閥的過程中基本不發生變化，而是沿管道方向沿軸向流動，所以流量減少了。降低流路阻力，降低壓力損失，提高單位面積循環能力顯著減少噪音和湍流的產生。

軸流式調節閥套沿管道流動方向安裝，其優點如下：

1、閥芯在閥套內軸向移動，閥芯設計為壓力平衡結構，孔口由于前后受力不平衡，不能擴大常規閥徑，放寬壓差不大的限制。

2、在閥門內腔設置流線型的閥芯套，使流體的流動和流動順暢。這樣可以使管道流體均勻分布，平衡壓力，防止介質順暢流動。它在閥門控制過程中發生顯著變化。

3、介質流沿閥門環形流道軸向流動，閥體流體流動方向很小，能量損失小。一體式鑄造滾筒結構更適合壓力容器的受力要求，承壓性能好。

主要技術參數

壓力等級	ANSI150CL~900CL(1.6MPa~16.0MPa)
公稱通徑	NPS2"~20(DN50~DN500)
使用溫度	-46℃~+130℃
適用介質	油品、凈化天然氣、一般含硫天然氣(HS+CO≤8mo1%)、高含硫天然氣(H，S+CO，s21mo1%)、城市煤氣等。
傳動方式	電動、蝸桿蝸輪傳動
執行規范	設計制造：GB/T17213、IEC60534 結構長度：ANSIB16.10、GB/T12221 法蘭連接：ANSIB16.5、JB/T79-94(可按用戶訂貨指定法蘭標準生產) 檢驗和測試：JB/T7387、GB/T17213、MSS-SP-61、ANSI/FCI70-2 抗硫閥：NACEMR0175設計制造。
泄漏等級	優于FCI70-2標準第IV級要求
流量特性	等百分比特性
調節閥的開度	10%~90%
噪音	距離閥門下游1m處的噪音≤85dBA
