所屬分類： 氣動調節閥
氣動薄膜調節閥是由多彈簧氣動薄膜執行機構和頂導向式直通低流阻單座閥組成。氣動薄膜調節閥主要由氣室、薄膜、止推板、彈簧、推桿、調節螺母、閥位標尺、閥桿、閥芯、閥座、填料函、閥體、閥蓋和支架等組成。具有結構緊湊、重量輕、動作靈敏。
產品詳情
氣動薄膜調節閥是由多彈簧氣動薄膜執行機構和頂導向式直通低流阻單座閥組成。氣動薄膜調節閥主要由氣室、薄膜、止推板、彈簧、推桿、調節螺母、閥位標尺、閥桿、閥芯、閥座、填料函、閥體、閥蓋和支架等組成。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性Jing確，配用電氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，氣動薄膜調節閥廣泛應用于Jing確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。是符合IEC標準的新一代通用調節閥產品。
氣動薄膜調節閥的動作是來自調節器的信號壓力，輸入氣動執行器的氣室產生推力。通過連接推桿推動閥芯并產生相應的位移。換句話說，行程和閥芯位置的變化使閥門改變了流動的截面積，達到了調節介質流量的目的。
公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
閥座直徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量 | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
額定行程L（mm） | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
執行器型號 | ZHA/B-22 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||||||
薄膜很好面積Ae（cm2） | 350 | 350 | 350 | 560 | 900 | 1600 | |||||||||||
氣源壓力Ps(MPa) | 0.14～0.4 | ||||||||||||||||
信號范圍Pr(KPa) | 20～100、40～200、80～240 段幅：20～60、60～100 | ||||||||||||||||
電信號 | 4～20mA DC或0～10mA DC （切斷型：電磁閥AC220V或DC24V） | ||||||||||||||||
作用模式 | 氣開式（K）型、氣關式（B）型 | ||||||||||||||||
流量特性 | 直線、等百分比、快開性 | ||||||||||||||||
允許泄漏量（L/h） | 硬密封：（IV級）10-4×閥額定容量、 軟密封：VI級 | ||||||||||||||||
固有可調比R | 50:1 | ||||||||||||||||
氣源接頭 | M16×1.5 | ||||||||||||||||
公稱壓力PN(MPa) | 1.6 2.5 4.0 6.4 | ||||||||||||||||
型 號 | ZHA-22 | ZHA-23 | ZHB-34 | ZHA-45 | ZHA-56 |
很好面積cm2 | 350 | 350 | 560 | 900 | 1600 |
行 程mm | 16 | 25 | 40 | 60 | 100 |
彈簧范圍KPa | 20～100(標準):40～200;80～240; 20～60; 60～100 | ||||

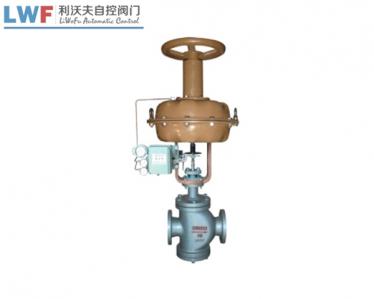

操作方式 | 普通型、帶手動手輪操作型（側裝式、頂裝式） | ||||
