氣動三通切斷閥的結構原理及特點

發布日期：[2021-07-19] 本文關鍵詞：氣動三通切斷閥,三通切斷閥點擊率：

氣動三通切斷閥采用頂部導向結構，配有多彈簧執行機構。它具有結構緊湊、重量輕、動作靈敏、S流線型流體通道、壓降損失小、閥門容量大、拆裝方便等優點。三通切斷閥接收來自調節器的信號并阻斷、打開或改變介質的流動方向，以實現對壓力、流量、溫度、液位等工藝參數的自動控制。廣泛應用于石油化工、冶金、電力、輕工、紡織等各工業領域制造過程的自動化和遠程控制系統。

氣動三通切斷閥產品特點：

1、切斷閥采用多彈簧執行機構，與三柱調節機構相連，整體高度降低30?右。您可以減輕約30重量。

2、閥體根據流體力學原理設計了截面均勻的低流阻流道，額定流量系數提高30?

3、閥內件密封有兩種，緊密封和軟密封。緊密型采用表面硬化合金制成，軟密封型采用軟質材料制成，在關閉狀態下具有優良的密封性能。

4、平衡閥內件增加了三通切斷閥的允許壓差。

5、波紋管密封式將活動閥桿完全密封，阻斷了適度泄漏的可能性。

6、活塞式執行器，操作力和壓差大。

氣動三通切斷閥由氣動薄膜執行器和閥體組成，通過三個中心柱或支架連接。切斷閥有單座（P）、套筒（M）和三通（N）三種。其結構和原理如下圖所示

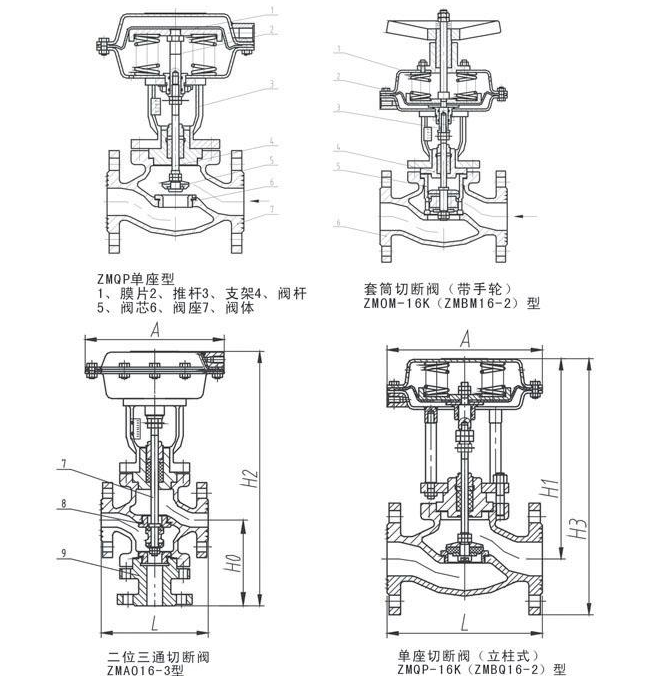

氣動三通切斷閥結構原理圖

執行器有兩種類型，正的和負的。當信號壓力輸入為0.2Mpa時，推桿從膜室伸出（向下移動），稱為正向運動，與閥門一起形成空氣。當信號壓力輸入為0.2Mpa時，推桿儲存在膜室中（向上運動），稱為反作用力，與閥門配合形成氣開式。由于三通閥同時開啟和關閉，所以沒有開啟和關閉空氣的區別。

原理：當信號壓力為“0”時，閥芯處于初始狀態，由于彈簧的預緊力而常開或常閉。當輸入0.2Mpa的信號壓力時，作用在膜片上產生推力，壓縮彈簧，帶動推桿和閥桿，使閥芯移動到位置，使閥門完全（完全）關閉。到）或改變介質的流動方向。當信號壓力輸入為“0”時，作用在膜片上的力消失，彈簧的反作用力使閥芯恢復到初始狀態。
