您當前的位置:首頁 / 新聞中心 / 公司新聞 / 電動調節閥結構尺寸的分類介紹

電動調節閥結構尺寸的分類介紹

發布日期：[2019-05-24] 本文關鍵詞：電動調節閥,調節閥結構尺寸,調節閥分類點擊率：

電動調節閥結構的分類介紹

電動調節閥閥體一般可分為：電動單座調節閥，電動套筒調節閥，電動三通調節閥，電動雙座調節閥，電動籠式調節閥等五種結構，這5中結構都可以統一定做為：標準型、高溫型、低溫型、波紋管密封性等4種。

電動調節閥閥體主要有閥體、閥座、閥芯、導向套、閥桿、閥蓋、填料、壓蓋等部件組成。閥體主要有碳鋼、不銹鋼等基本材質，特殊材質可特殊定做。其內件全部為不銹鋼材質。

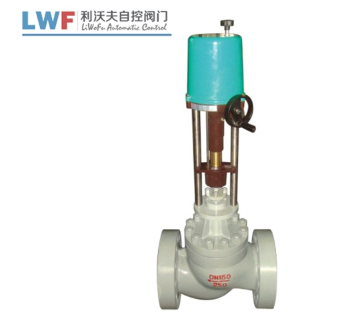

電動調節閥

電動調節閥規格與技術參數

公稱通徑DN(mm)			3/4”	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數kv	單座	P	0.08～0.8	1.2～5.0	8	12	20	32	50	80	120	200	280	450
	雙座	N			10	16	25	40	63	100	160	250	400	630	1000	1600
	套筒	M			15		20	30		75	115		240	350
公稱壓力(MPa)			1.6 4.0 6.0
行程			10		16		25		40			60			100
電動執行器型號			DKZ-310/310C						DKZ-410/410C/510/510C						DKZ-510/510C
信號			Ⅱ型0-10mA DC Ⅲ型4-20mA DC
介質溫度℃			-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
流量特性			直線　　百分比
可調范圍			30:1
電源電壓			220VAC 50～60Hz
作用方式			電開式（K）電閉式（B）
閥體材質	公稱壓力 (MPa)	0.6			低溫： ZG1Cr18Ni9Ti
		1.6			常溫:HT200 ZG230-450
		4.0		低溫: ZG1Cr18Ni9Ti
				常溫:ZG230-450、ZG1Cr18Ni9Ti
				中溫:ZG230-450、ZG1Cr18Ni9Ti
		6.4	低溫:ZG1Cr18Ni9Ti
			常溫:ZG230-450、ZG1Cr18Ni9Ti
			中溫:ZG230-450、ZG1Cr18Ni9Ti
法蘭尺寸			管連接	鑄鋼法蘭按JB77-59，鑄鐵法蘭按JB79-59
法蘭型式			法蘭密封型式按JB77-59，其中PN6.0法蘭按準糟式鑄鋼法蘭按光滑式，鑄鐵法蘭按凹式
閥芯材質			1Cr18Ni9Ti
上閥蓋型式			普通式（常溫型），熱片式（中溫型），長勁式（低溫式）

ZAZP法蘭單座電動調節閥尺寸及主要技術性能指標

項目		指標
基本誤差％		±5.0
回差％		3.0
死區％		3.0
泄漏量	單座閥	符合JB/T7387-94 IV級小于閥的額定容量×10-4
	雙座閥	符合JB/T7387-94 Ⅲ級小于閥的額定容量×10-3
	套筒閥	符合JB/T7387-94 Ⅲ級小于閥的額定容量×10-3
