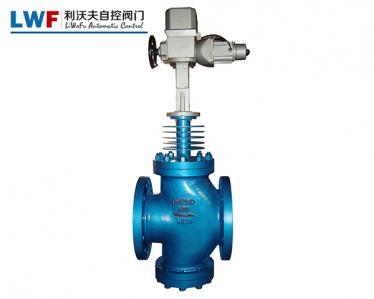

您當前的位置:首頁 / 產品展示 / 減壓閥 / Y43H蒸汽減壓閥
所屬分類： 減壓閥
浙江利沃夫自控閥門科技有限公司專業生產Y43H蒸汽減壓閥多年，蒸汽減壓閥符合ISO9001:2008質量管理體系，價格合理，交貨準時，及時服務滿足客戶需求。咨詢熱線：1373833077
產品詳情
Y43H蒸汽減壓閥用戶手冊蒸汽減壓閥的主要功能
蒸汽減壓閥的原理是通過閥流路對水流的局部阻力來降低水壓。水壓降的范圍由隔膜或隔膜決定。活塞兩側的入口和出口之間的水壓差會自動調節。近年來，出現了幾種新的減壓閥，包括固定比例的減壓閥。恒定減壓的原理是使用閥體內浮動活塞的液壓比進行控制。入口和出口端之間的減壓比與入口和出口側之間的活塞面積比成反比。
這類減壓閥可平穩運行而不會振動。由于閥體上沒有彈簧，因此無需擔心彈簧腐蝕或金屬疲勞故障。良好的密封性能且無泄漏，因此動壓（水流時）和靜壓力（水流為0時）；尤其是在減壓不影響水流時。通過減壓閥的水流具有較大的水頭損失，但通常仍可節省能源以減少水浪費，簡化系統流量分配并改善系統布局和工作條件。
減壓閥的每個彈簧僅可在一定的出口壓力范圍內使用，如果超過該范圍則必須更換彈簧。當介質溫度較高時，通常使用先導活塞減壓閥或先導波紋管減壓閥。如果介質是空氣或水（液體），通常需要使用線性作用膜減壓閥或先導膜減壓閥。如果介質是蒸汽，請使用先導活塞減壓閥或先導波紋管減壓閥。為了便于操作，調整和維護，減壓閥通常應安裝在水平管道中。
了解蒸汽減壓閥價格或其他參數請聯系：13738330777或點擊右下角給我們留言，收到留言后會盡快回復您！
Y43H蒸汽減壓閥性能范圍
| 公稱壓力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 殼化試驗壓力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封試驗壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| zui高進口壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口壓力范圍（Mpa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 |
| 壓力特性偏差（Mpa）△P2P | GB12246-1989 | |||||
| 流量特性偏差（Mpa）△P2G | GB12246-1989 | |||||
| zui小壓差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 滲漏量 | GB12245-1989 | |||||
| 標準 | 其他非標定制 | |||||
Y43H蒸汽減壓閥流量系數(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
主要零件材料
| 零件名稱 | 零件材料 |
| 閥體閥蓋底蓋 | WCB |
| 閥座閥盤 | 2Cr13 |
| 缸套 | 2Cr13/銅合金 |
| 活塞 | 合金鑄鐵 |
| 導閥座導閥桿 | 2Cr13 |
| 主閥彈簧 | 1Cr18Ni9Ti |
| 導閥主彈簧 | 50CrVA |
| 調節彈簧 | 60Si12Mn |
Y43H蒸汽減壓閥性能范圍
| 公稱壓力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 殼化試驗壓力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封試驗壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| zui高進口壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口壓力范圍（Mpa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 |
| 壓力特性偏差（Mpa）△P2P | GB12246-1989 | |||||
| 流量特性偏差（Mpa）△P2G | GB12246-1989 | |||||
| zui小壓差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 滲漏量 | GB12245-1989 | |||||
| 標準 | 其他非標定制 | |||||
Y43H先導式蒸汽減壓閥減壓閥流量系數(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
Y43H先導式蒸汽減壓閥主要零件材料
| 零件名稱 | 零件材料 |
| 閥體閥蓋底蓋 | WCB |
| 閥座閥盤 | 2Cr13 |
| 缸套 | 2Cr13/銅合金 |
| 活塞 | 合金鑄鐵 |
| 導閥座導閥桿 | 2Cr13 |
| 主閥彈簧 | 1Cr18Ni9Ti |
| 導閥主彈簧 | 50CrVA |
| 調節彈簧 | 60Si12Mn |
